          蔡司高精度三坐標XENOS

           蔡司高精度三坐標XENOS可在各類要求*高測量精度的領域使用——從科研機構的測量實驗室、航空和航天工業直至光學工業。這一高端測量機的測量精度達到技術極限,其測量范圍近1立方米。

          創新的機械設計

          XENOS采用了全新的機械設計理念。與標準橋式測量機不同:Y導軌分布于側壁頂部,分離式移動行程軸僅橫梁于Y軸方向移動,更小及恒定的移動重量——與移動式平臺相比堪稱真正的優勢。更低及恒定的移動重量造就了加速及*高速度的統一。

          所有軸均采用線性驅動

          XENOS的所有軸均采用線性驅動。其優點:高速、加速極快、定位精度高、驅動無剪切力影響。結合超高分辨率光柵尺技術,XENOS的線性驅動可獲得高度穩定性及低于100納米的極高定位精度。例如,測針偏移量越恒定,即可獲得更佳的測量精度。于測量曲面時更顯見另一優勢:測針的移動路徑與預定值越吻合,即可實現越出色的精確性。

          虛擬中央驅動

          XENOS于Y軸向配備雙線性驅動系統,得益于蔡司*新的中央驅動技術可實現*佳的同步控制。該技術可據X軸位置分布驅動力。作為*新控制系統及算法之結合,這是在整個測量范圍內獲得*佳測量精度及運動穩定性的關鍵因素。

          碳化硅陶瓷

          XENOS在與精度密切相關的機器部件上采用創新的碳化硅陶瓷材料。迄今為止,該材料從未在類似產品或精度的測量機器上得到使用。與常規陶瓷相比,碳化硅陶瓷的熱膨脹性降低約50%,而剛性則可*大提升30%,同時減重20%。與鋼材相比,碳化硅陶瓷重量降低50%而竟仍可獲得兩倍的剛性。

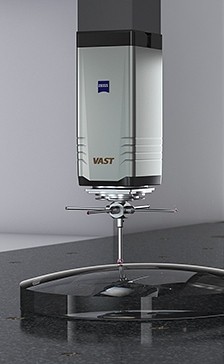

          加強型VAST gold

          XENOS采用蔡司VAST gold測量探頭。在研發過程中,蔡司在測量精度和測量重復度方面對該探頭進行了優化。XENOS也采用了新型剛性連接。VAST gold探頭可與*大長度為800毫米的測針以及*大重量為500克的測針配套使用,包括非對稱型測針。

          優化的氣浮軸承

          全新強化處理氣浮軸承具有更佳的穩定性及測量精度。

          改進的電子設計

          通過全新的電子設計,移動線纜對精度影響顯著降低。計算機輔助精度修正(CAA)法和特殊附加CAA修正技術在獲得*大測量精度的過程中扮演著日趨重要的作用。




          測量范圍(in mm)

            X Y Z
          9/15/7 900 1,500 700

          長度測量誤差E0

          自0.3+L/1,000μm

          可配置的探頭

          VAST gold

          可選用的軟件

          calypso

          蔡司測量解決方案


          xenos
